你知道屏蔽電纜的屏蔽層為什么不能重復接地嗎？

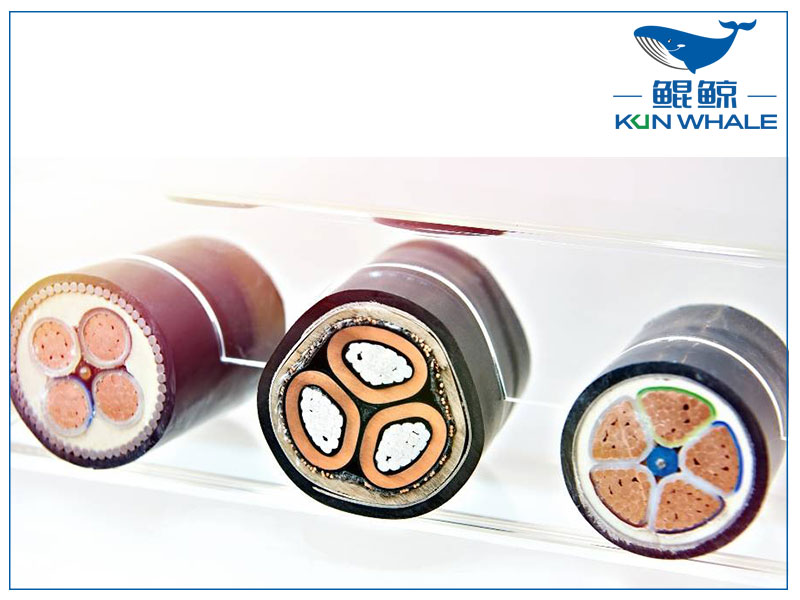

屏蔽電纜的屏蔽層為什么不能重復接地？

屏蔽層接地通常采用兩種方式來處理：屏蔽層單端接地和屏蔽層雙端接地

① 屏蔽層單端接地是在屏蔽電纜的一端將金屬屏蔽層直接接地，另一端不接地或通過保護接地。

單端接地就是利用抑制電勢電位差達到消除電磁干擾的目的。這種接地方式適合長度較短的線路，電纜長度所對應的感應電壓不能超過安全電壓。

信號源接地時，屏蔽層應在信號側接地；不接地時，應在PLC側接地；信號線中間有接頭時，屏蔽層應牢固連接并進行絕緣處理，一定要避免多點接地。多個測點信號的屏蔽雙絞線與多芯對絞總屏蔽電纜連接時，各屏蔽層應相互連接好，并經絕緣處理，選擇適當?shù)慕拥靥巻吸c(diǎn)接地。

總結：

1、兩端的接地點難保沒有電位差，有電位差就會有微弱電流，使屏蔽層實際上變成了接地線。

2、兩端接地的屏蔽線工作于高頻干擾較為嚴重地工作現場，會因屏蔽層和內部信號線間形成的線電容耦合到信號回路，嚴重的將影響信號誤判。

3、各種調速器和PLC說明中都明確信號線屏蔽層必須單端接地并且接地端應該在控制器一側。
